Modelo EER a SQL.
En este tutorial pasaremos de un Modelo Entidad Relación a SQL con MySQL Workbench.
Instrucciones
- Utilice el MySQL Workbench
1. Establezca una conexión local en MySQL Workbench
- Cree una conexión local.
- Coloque los datos de conexión. Guarde el usuario y contraseña en la configuración.

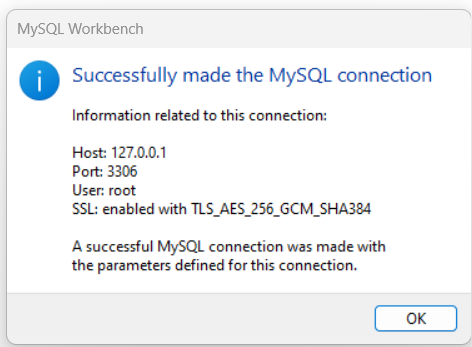

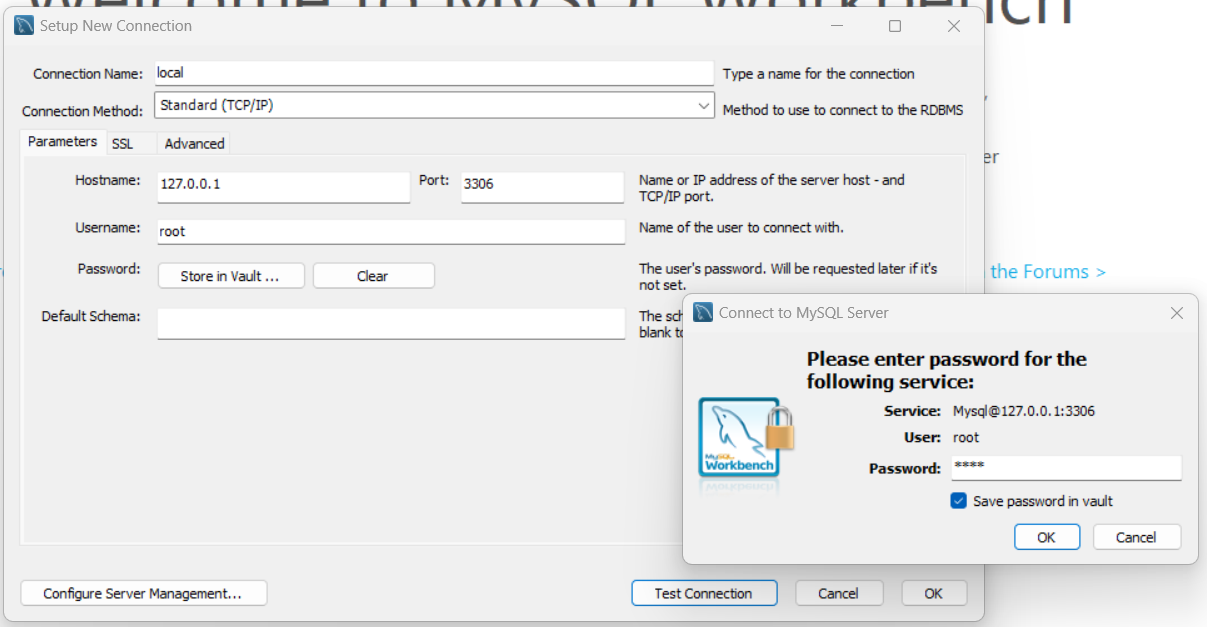

- Verifique la conexión.
- Acceda con conexión local.
2. Schema

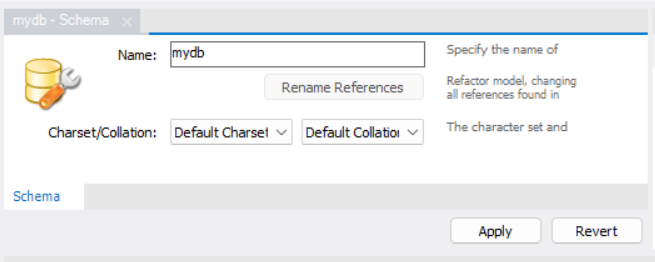

- Cree un nuevo schema con el nombre de su base de datos, p.e.
mydb.
- Aplique los cambios.
3. Modelo EER

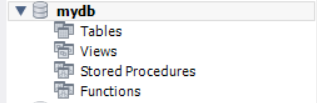

- Seleccione el schema de su base de datos.

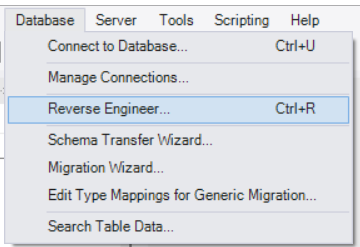

- Escoja la opción
Database>Reverse Engineer
- Establezca los parámetros de conexión. Seleccione el schema recientemente creado. Al inicio, el
EER Diagramdebe aparecer vacío.
4. Diseño de entidades y relaciones
Utilice la interfaz gráfica crear las entidades, agregar atritutos y las relaciones entre tablas.
- Crear las entidades (tablas)

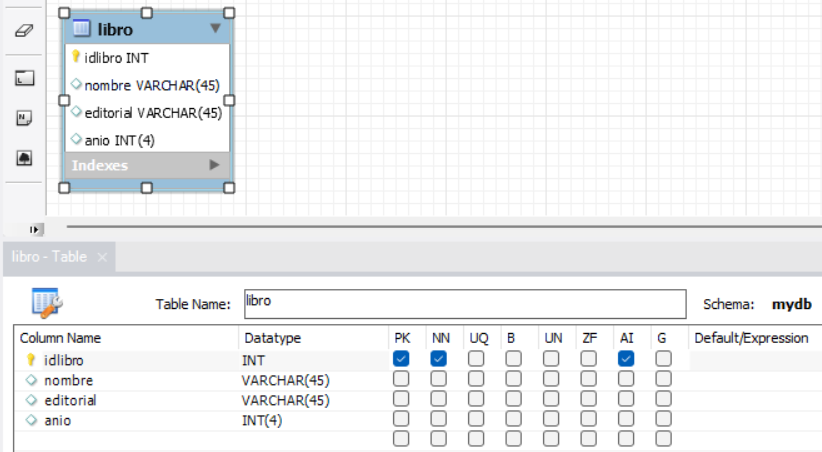

- Seleccione tabla para agregar los atributos (columnas) con su tipo de datos. Cree el resto de entidades de acuerdo con el diseño.
- Utilice el selector adecuado para establecer la relación entre las entidades.

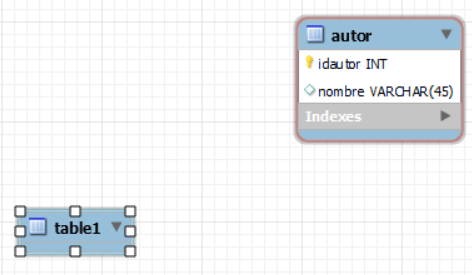

- Seleccione la entidad destino de las claves.

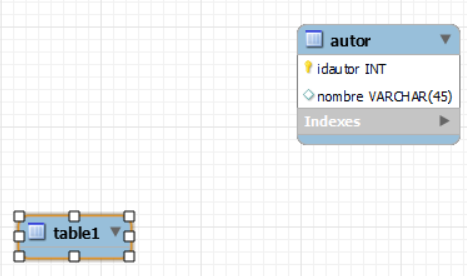

- Hasta la entidad origen de las clave.

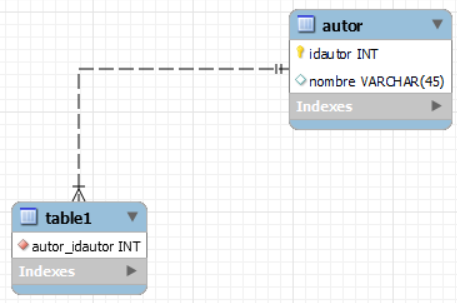

- El resultado de la relación crea las claves foráneas en entidades intermedias.

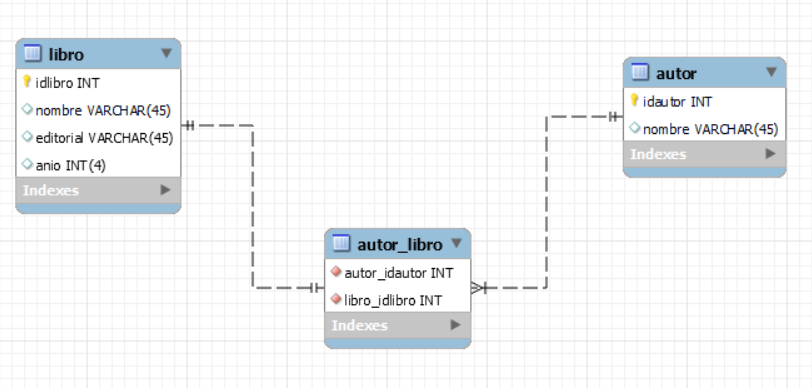

- Modifique el nombre de las entidades intermedias.
5. Forward Engineer

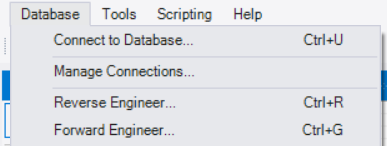

- Escoja la opción
Database>Forward Engineer.
- En el paso Set Options for Database to be Created, marque las opciones:
DROP objects before each CREATE object, yGENERATE DROP SCHEMA
- Revise el SQL generado y ejecute el script.

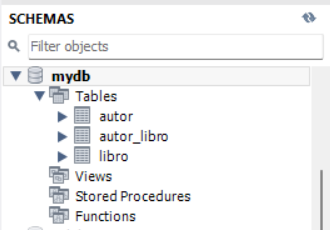

- Actualice el schema de su base de datos.
Referencias
- Create ER Diagram of a Database in MySQL Workbench. (2018). Retrieved 2 August 2023, from https://medium.com/@tushar0618/how-to-create-er-diagram-of-a-database-in-mysql-workbench-209fbf63fd03
